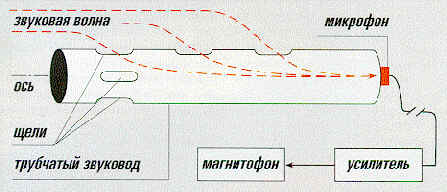

Направленные микрофоны: мифы и реальность. Абалмазов Эдуард Иванович, доктор технических наук, профессор Статья перепечатана из журнала «Системы Безопасности» 4 1996 г. О возможностях направленных микрофонов ходят самые разные слухи. Одни искренне верят в их большое дальнодействие, называя дистанции 100, 200 и более метров, другие, наоборот, считают, что имеет место неоправданная реклама, граничащая с дезинформацией. попробуем с помощью несложных математических расчетов выяснить реальное положение вещей. Вместо введения Говоря о направленных микрофонах, подразумевают прежде всего ситуации акустического контроля источников звуков на открытом воздухе, когда эффектами так называемой реверберации акустических пален можно пренебречь. Для таких ситуаций решающим фактором оказывается удаленность источника звука от направленного микрофона, что приводит к значительному ослаблению уровня контролируемого звукового поля (Кроме того при большой дистанции становится заметным ослабление звука из-за разрушения пространственной когерентности поля, вследствие наличия естественных рассеивателей энергии, например средне- и крупномасштабных турбулентностей атмосферы, создающих помехи при ветре). Так, на дистанции 100 м давление звука ослабляется на величину не менее 40 дБ (по сравнению с дистанцией 1 м), и тогда степень громкости обычного разговора в 60 дБ окажется в точке приема не более 20 дБ. Такое давление существенно меньше не только уровня реальных внешних акустических помех, но и пороговой акустической чувствительности обычных микрофонов. Итак, в отличие от обычных, направленные микрофоны должны иметь: - высокую пороговую акустическую чувствительность как гарантию того, что ослабленный звуковой сигнал превысит уровень собственных (в основном тепловых) шумов приемника. Даже при отсутствии внешних акустических помех это является необходимым условием контроля звука на значительном расстоянии от источника; - высокую направленность действия как гарантию того, что ослабленный звуковой сигнал превысит уровень остаточных внешних помех. Под высокой направленностью действия понимается способность подавлять внешние акустические помехи с направлений, не совпадающих с направлением на источник звука. Соблюсти эти требования в полном объеме на практике (для одного микрофона) - задача исключительно сложная. Более реальным стало решение частных задач, например создание слабонаправленного микрофона с высокой чувствительностью или, наоборот, создание высоконаправленного микрофона с малой чувствительностью, что привело к разнообразию видов направленных микрофонов. 2. Виды направленных микрофонов. Существует по меньшей мере четыре вида направленных микрофонов: - параболические; - плоские акустические фазированные решетки; - трубчатые, или микрофоны "бегущей" волны; - градиентные. Параболический микрофон представляет собой отражатель звука параболической формы, в фокусе которого расположен обычный (ненаправленный) микрофон. Отражатель изготавливается как из оптически непрозрачного, так и прозрачного (например, акриловая пластмасса) материала. Рис. 1 Параболический микрофон. Величина внешнего диаметра параболического зеркала может быть от 200 до 500 мм. Принцип работы этого микрофона поясняется на рис. 1. Звуковые волны с осевого направления, отражаясь от параболического зеркала, суммируются в фазе в фокальной точке А. Возникает усиление звукового поля. Чем больше диаметр зеркала, тем большее усиление может обеспечить устройство. Если направление прихода звука не осевое, то сложение отраженных от различных частей параболического зеркала звуковых волн, приходящих в точку А, даст меньший результат, поскольку не все слагаемые будут в фазе. Ослабление тем сильнее, чем больше угол прихода звука по отношению к оси. Создается, таким образом, угловая избирательность по приему. Параболический микрофон является типичным примером высокочувствительного, но слабонаправленного микрофона. Плоские фазированные решетки реализуют идею одновременного приема звукового поля в дискретных точках некоторой плоскости, перпендикулярной к направлению на источник звука (рис. 2). В этих точках (А1, А2, А3...) размещаются либо микрофоны, выходные сигналы которых суммируются электрически, либо, и чаще всего, открытые торцы звуководов, например трубки достаточно малого диаметра, которые обеспечивают синфазное сложение звуковых пален от источника в некотором акустическом сумматоре. Рис. 2 Плоская фазированная решетка. К выходу сумматора подсоединен микрофон. Если звук приходит с осевого направления, то все сигналы, распространяющиеся по звука- водам, будут в фазе, и сложение в акустическом сумматоре даст максимальный результат. Если направление на источник звука не осевое, а под некоторым углом к оси, то сигналы от разных точек приемной плоскости будут разными по фазе и результат их сложения будет меньшим. Чем больше угол прихода звука, тем сильнее его ослабление. Обычно число приемных точек Аi в таких решетках составляет несколько десятков. Конструктивно плоские фазированные решетки встраиваются либо в переднюю стенку атташе-кейса с последующим камуфляжем, либо в майку-жилет, которая надевается под пиджак или рубашку. Необходимые электронные блоки (усилитель, элементы питания, магнитофон) располагаются соответственно либо в кейсе, либо под одеждой. Таким образом, плоские фазированные решетки с камуфляжем визуально более конспиративны по сравнению с параболическим микрофоном. Трубчатые микрофоны, или микрофоны "бегущей" волны, в отличие от параболических микрофонов и плоских акустических решеток, принимают звук не на плоскости, а вдоль некоторой линии, совпадающей с направлением на источник звука. Принцип их действия поясняется на рис. 3. Рис. 3 Трубчатый микрофон. Основой микрофона является звуковод в виде жесткой полой трубки диаметром 10-30 мм со специальными щелевыми отверстиями, размещенными рядами по всей длине звуковода, с круговой геомет
